6.4.9 Vstupy a čítače
Podmenu Vstupy a čítače slouží k nastavení vstupů.

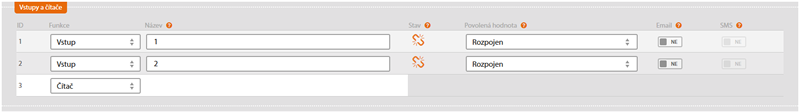

Výchozí nastavení tabulky
Zvolte funkci vstupu
Solar Monitor disponuje 3 vstupy. Každý z nich funguje jako:
a) Vstup = binární vstup
V tabulce jsou uvedeny současné stavy vstupů. Nastavte jejich povolenou hodnotu.
Vyberte, zda si chcete nechat poslat hlášení (e-mailem, SMSkou) při změně hodnoty vstupu (sepnuto/rozepnuto).
b) Čítač = pro čítání pulzů z měřidla (elektroměr, plynoměr, vodoměr)
V tabulce Vstupy a čítače vyberte u toho vstupu, do kterého máte připojené měřidlo, funkci Čítač.
Měřidlo může být připojeno do každého ze tří vstupů. Do SM2-MU tak můžete připojit až 3 měřidla.

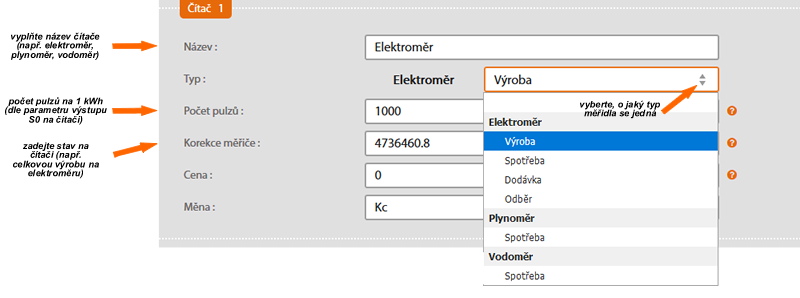

Po zvolení funkce Čítač se nad tabulkou vstupů zobrazí tabulka nastavení čítače.
Zadejte jeho název (např. elektroměr) a vyberte typ čítače.
Nastavte správný počet pulzů na 1 kWh (dle parametru výstupu S0 na čítači).
Defaultně je v zařízení nastaveno čítání 1000 pulzů na 1 kWh. Změňte tuto hodnotu, pokud Váš elektroměr dává jiný počet pulzů.
Počet impulzů na 1 kWh se obvykle pohybuje v rozmezí 250-1000 imp/1kWh. Pokud jsou na Vašem elektroměru 2 údaje s hodnotou o počtu impulzů, hodnota pro S0 výstup je zpravidla ta nižší.
Vyšší hodnota udává počet bliknutí světelné diody na elektroměru.
Postupujte dle návodu níže, je-li třeba nastavit jiný počet pulzů na 1 kWh než 1000:
Pro přímé měření
Ze štítku na elektroměru nebo z dokumentace k elektroměru zjistěte kolik pulzů na jednu kWh generuje Váš elektroměr na výstupu S0 a toto číslo vyplňte v SM2-MU do pole Počet pulzů.
Pro nepřímé měření
Ze štítku na elektroměru nebo z dokumentace k elektroměru zjistěte kolik pulsů na jednu kWh generuje Váš elektroměr na výstupu S0 a toto číslo použijte dále pro výpočet viz příklad uvedený níže.
Příklad: Pokud je na elektroměru uvedeno, že na 1 kWh připadá např. 10000 impulsů.

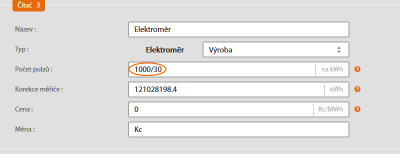

Podívejte se na transformátor nepřímého měření el. energie, který je připojen k elektroměru (ke každé fázi 1 transformátor), měl by na něm být uveden poměr (např. 150A/5A). Výsledek tohoto poměru (v tomto případě číslo 30) se dosaďte do vzorce např. 10000/30. Celý vzorec v této podobě (tedy 10000/30) vyplňte do pole počet pulzů.
V případě zadání chybné hodnoty počtu pulzů bude Solar Monitor zobrazovat nesprávné údaje o vyrobené energii. Pokud se pulsy nečítají, zkontrolujte vedení a polaritu připojení k elektroměru.
c) Vstup a Čítač = čítání ze zařízení detekovaných na RS485, RS232, Ethernetu + současně je aktivní i binární vstup

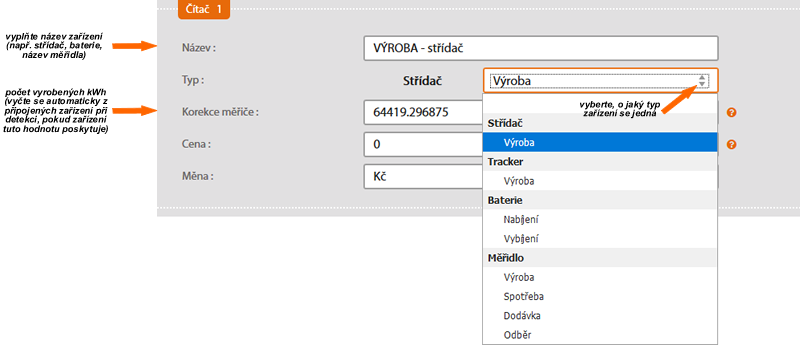

Po zvolení funkce Vstup a Čítač se nad tabulkou vstupů zobrazí tabulka nastavení čítače.
Pokud je nastaveno, že jde např. o výrobu střídače, bude v menu Přehled hodnota výroby součtovou hodnotou ze všech nadetekovaných střídačů.
Pokud využíváte tento vstup také jako binární, nastavte jeho povolenou hodnotu
Po každé změně v nastavení stikněte tlačítko
.
