sim:manual:jak_na_instalaci:fronius_layout

Schéma zapojení

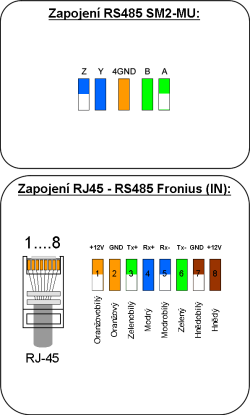

Připojení SM2-MU ke střídači Fronius
do konektoru IN

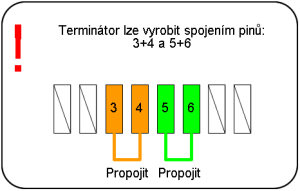

Obdobným způsobem lze SM2 zapojit do konektoru OUT s tím, že terminátor bude na konci sběrnice připojen do IN (to platí i pro připojení k jednomu střídači).

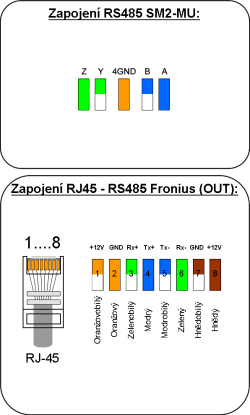

Připojení SM2-MU a střídače Fronius
do konektoru OUT

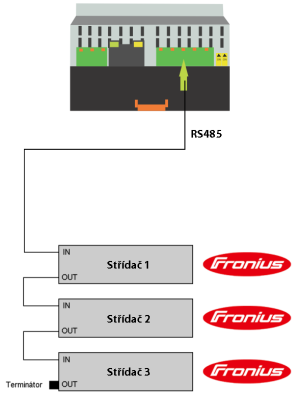

V případě zapojení více střídačů, propojte mezi sebou jednotlivé střídače rovným kabelem.

Poznámky ke konfiguraci
