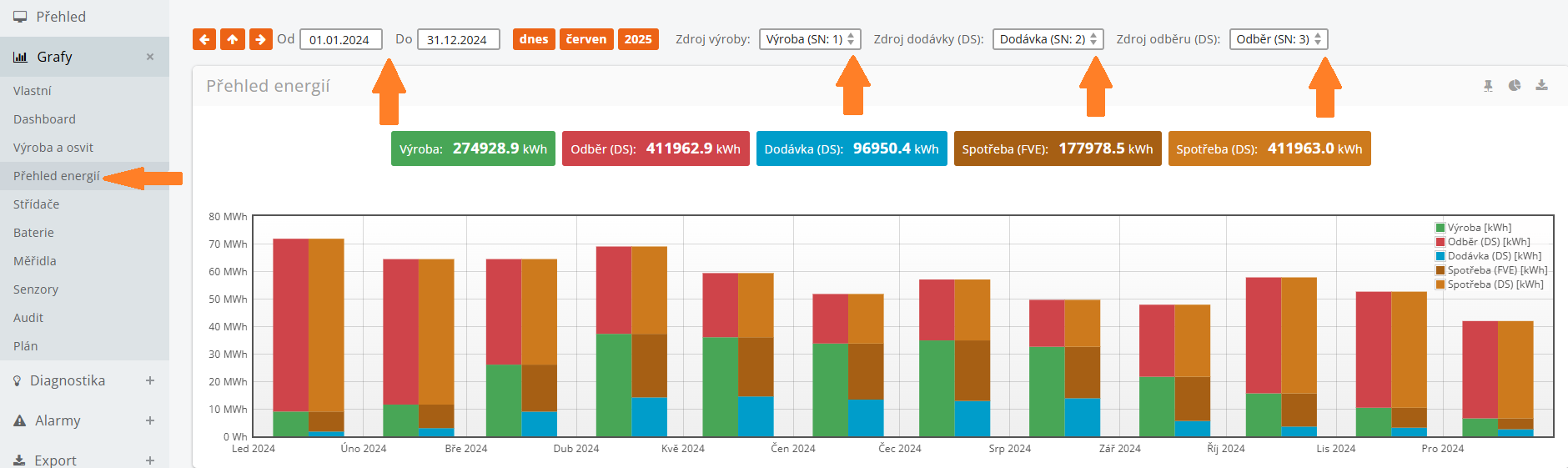

3.5 Přehled energií

Slouží k zobrazení vyrobené, dodané, odebrané a spotřebované energie.

Hodnoty v grafu pocházejí z Vašeho čtyřkvadrantního elektroměru. Jsou automaticky načteny ze systému operátora trhu.

Pokud máte více zdrojů výroby, dodávky nebo odběru, nejdříve zvolte, pro jaký výrobní zdroj chcete zobrazit graf.







Zelenými sloupci je zobrazená výroba.
Červenými sloupci je zobrazen odběr.
Modrými sloupci je zobrazena dodávka.
Tmavě hnědými sloupci je zobrazená spotřeba (FVE).
Světle hnědými sloupci je zobrazená spotřeba (DS).

Jednotky (kWh) jsou zobrazené na levé straně grafu.
V případě, že vyberete pole „dnes“, zobrazí se pod grafem dvouhodinový časový interval.
V případě, že vyberete měsíční interval, zobrazí se pod grafem přehled v měsíci po 3 dnech.
V případě, že vyberete roční interval, zobrazí se pod grafem přehled po měsících.

Graf může být vykreslený pro den, měsíc a rok. Denní graf obsahuje 24 vzorků pro každou veličinu. Měsíční a roční interval zobrazují vždy jeden vzorek pro každou veličinu a zobrazený den. Časový interval slouží k určení dne (dní), pro které má být vykreslený graf.

tlačítko Předchozí posouvá zobrazený časový interval o jedna zpět. Máme-li zobrazený denní interval, po kliknutí na šipku zpět se zobrazí předchozí den atd.
tlačítko Rozsah zvětšuje zobrazený interval. Pokud máme denní interval a klikneme na tlačítko Rozsah, zobrazí se měsíční interval. Pokud máme měsíční interval a klikneme na tlačítko Rozsah, zobrazí se roční interval.
tlačítko Další posouvá zobrazený časový interval o jedna dopředu. Máme-li zobrazený denní interval, po kliknutí na šipku vpřed se zobrazí následující den atd.

• Od datum prvního dne intervalu
• Do datum posledního dne intervalu. Pokud je interval pouze jeden den, je datum v polích Od a Do stejné.
• Dnes po kliknutí se automaticky vyplní pole Od a Do s aktuálním datem.
• Měsíc (např. leden, únor…) po kliknutí se automaticky vyplní pole Od prvního dne v aktuálním měsíci a pole Do posledního dne v aktuálním měsíci.
• Rok (např. 2013, 2014…) po kliknutí na tlačítko se automaticky vyplní pole Od prvního dne v aktuálním roce a pole Do posledního dne v aktuálním roce.
