Nastavení čítání pulzů z elektroměru

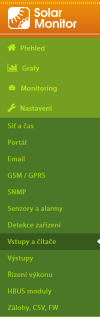

Ve webovém rozhraní SM2-MU vstupte do menu Nastavení systému/Střídače a měření
Zvolte čítání energie z elektroměru a nastavte správný počet pulzů na 1 kWh.
Zadejte instalovaný výkon elektrárny a stav elektroměru výroby.
Defaultně je v zařízení nastaveno čítání 1000 pulzů na 1 kWh. Změňte tuto hodnotu, pokud Váš elektroměr dává jiný počet pulzů. Pokud dává 1000 pulzů, přejděte na Další >>.
Počet impulzů na 1 kWh se obvykle pohybuje v rozmezí 250-1000 imp/1kWh. Pokud jsou na Vašem elektroměru 2 údaje s hodnotou o počtu impulzů, hodnota pro S0 výstup je zpravidla ta nižší.
Vyšší hodnota udává počet bliknutí světelné diody na elektroměru.
Postupujte dle návodu níže, je-li třeba nastavit jiný počet pulzů na 1 kWh než 1000:
1. Přímé měření
Ze štítku na elektroměru nebo z dokumentace k elektroměru zjistěte kolik pulzů na jednu kWh generuje Váš elektroměr na výstupu S0 a toto číslo vyplňte v SM2-RM do příslušného políčka v menu Střídače a měření.
