Připojení k elektroměru


Pokud k SM2-MU nemáte připojený elektroměr, pokračujte na Další >>

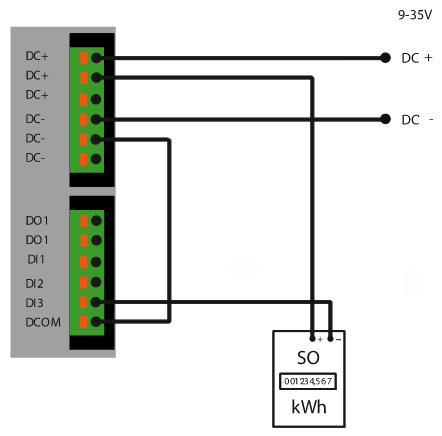

Solar Monitor se k elektroměru připojí pomocí jeho S0 (pulzního) výstupu dle následujícího obrázku:



Pro čítání energie z elektroměru můžete použít kterýkoliv ze 3 digitální vstupů DI.

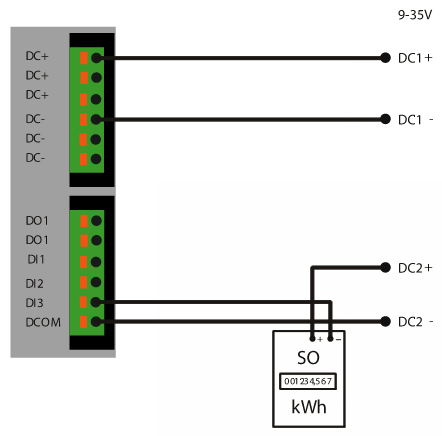

Obrázek zapojení v případě, že SM2-MU i elektroměr má každý svůj zdroj napájení:
