Připojení měřidel


SM2-RM lze prostřednictvím binárních vstupů DI1, DI2 a DI3 připojit k elektroměru a dalším měřidlům (plynoměr, vodoměr), ze kterých poté vyčítá výrobu nebo spotřebu.

K měřidlu se připojí pomocí S0 (pulzního) výstupu dle následujícího obrázku:

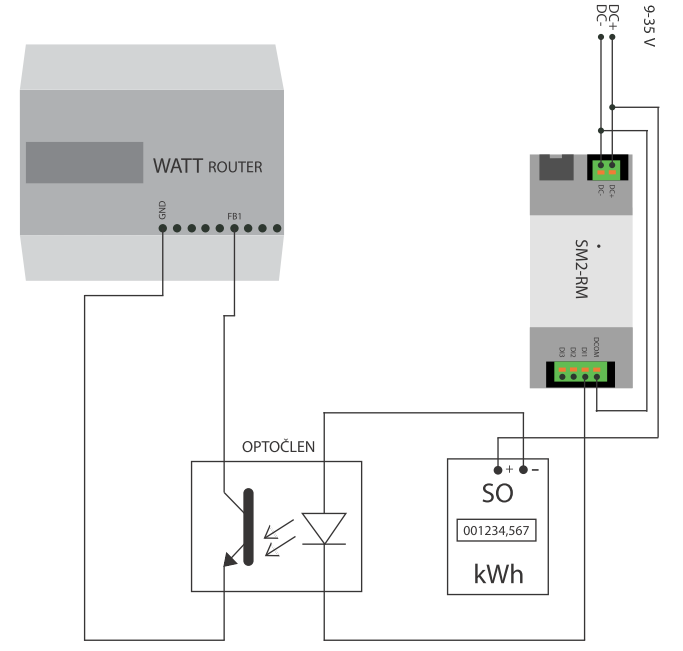

V případě, že chcete mít k elektroměru připojený SM2-RM a zároveň chcete využít pulzního výstupu z elektroměru pro další zařízení např. Wattrouter, postupujte dle následujícího obrázku:
