Schéma zapojení

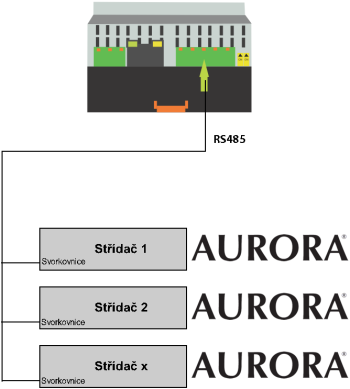

RS 485 střídače Aurora
Připojení k SM2-MU
| Aurora | SM2-MU |
|---|---|
| +T/R | A |
| -T/R | B |
| RTN | SGND |
V případě zapojení více střídačů se další střídač připojí k předchozímu dle tohoto zapojení:
| Střídač 1 | Střídač 2 |
|---|---|
| +T/R | +T/R |
| -T/R | -T/R |
| RTN | RTN |

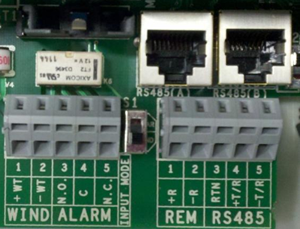

Na posledním střídači se zapne terminace posunutím přepínače S1 do polohy ON (na ostatních střídačích do polohy OFF).
