sim:manual:jak_na_instalaci:omron

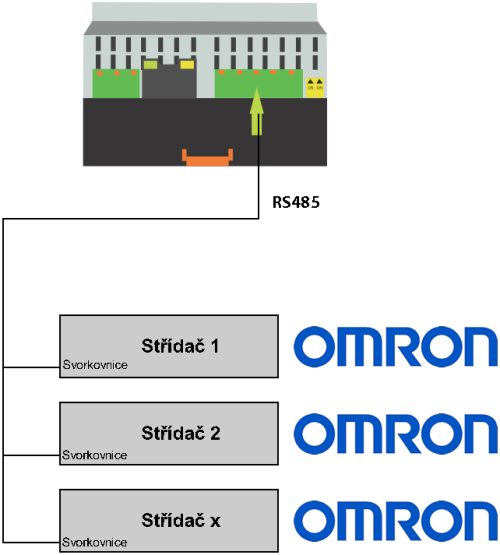

Schéma zapojení




V případě zapojení více střídačů se další střídač připojí k předchozímu dle tohoto zapojení:

Střídač 1 Střídač 2
6:GO 6:GO
B+ B+
A- A-

Na posledním střídači se podle potřeby zapne nebo vypne terminace. Zapnutá terminace = propojení svorek 9+10.

Poznámky ke konfiguraci
