sim:manual:jak_na_instalaci:sma

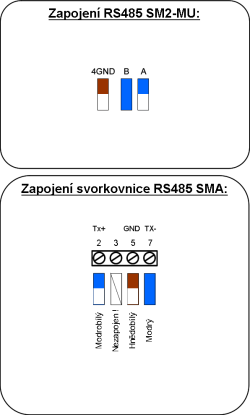

Schéma zapojení

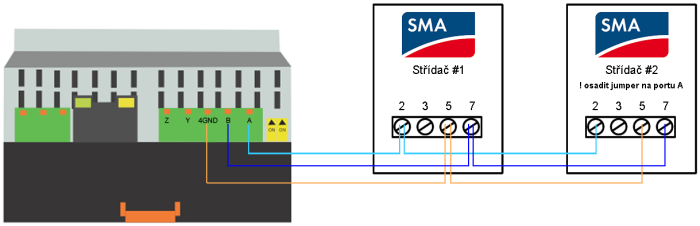

Připojení k SM2-MU prostřednictvím svorek na komunikační kartě



























Vzájemné propojení více střídačů

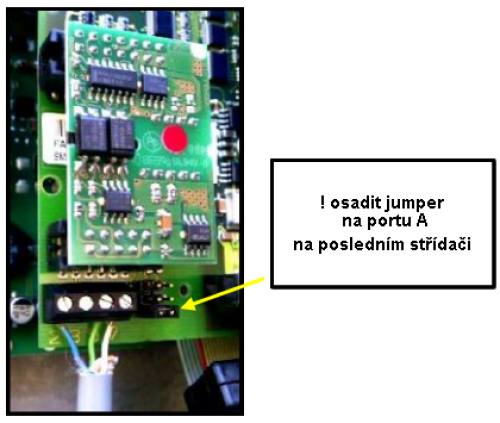

Na posledním střídači se podle potřeby osadí jumper na portu „A“ jako terminátor (v blizkosti komunikační karty).
