Schéma zapojení

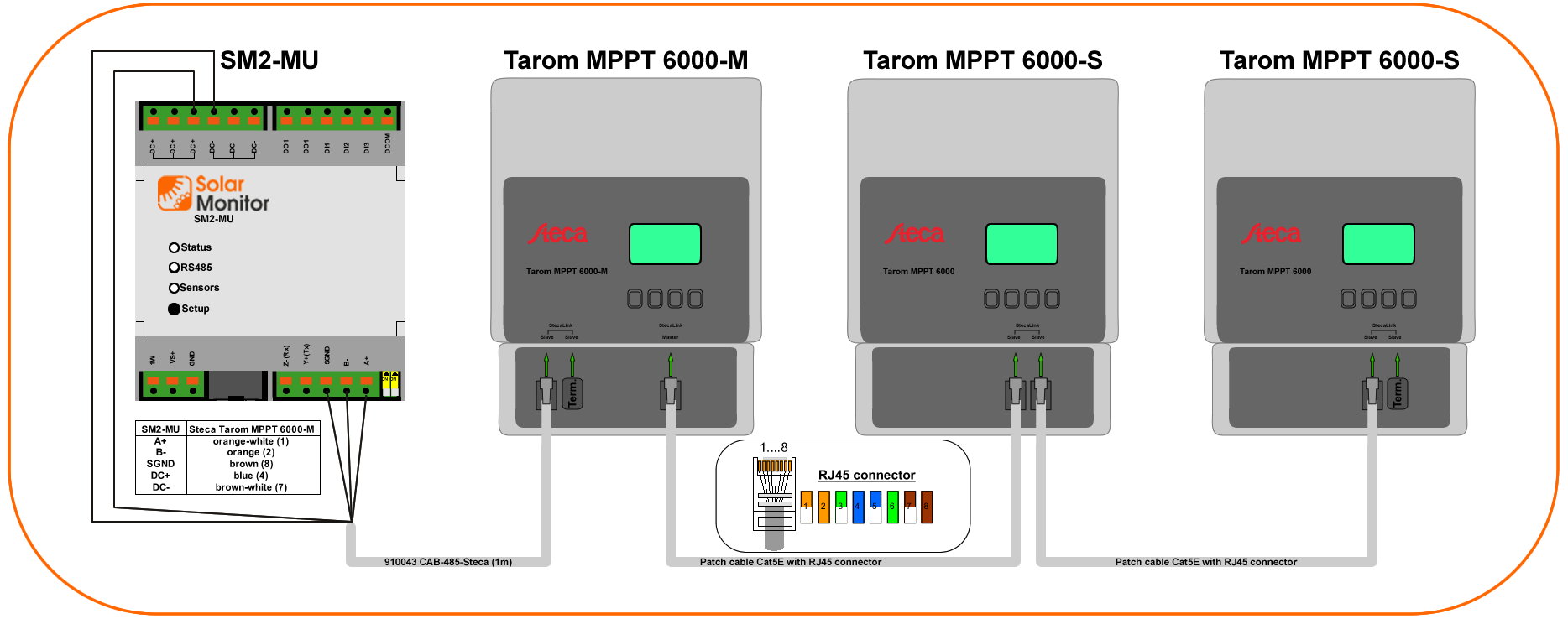

1a) SM2-MU – master pro všechna zařízení

Příklad zapojení zdroje napájení je v sekci Zdroj napájení. Jednotlivé Taromy jsou zapojené jako slave - data se vyčítají z každého zařízení.

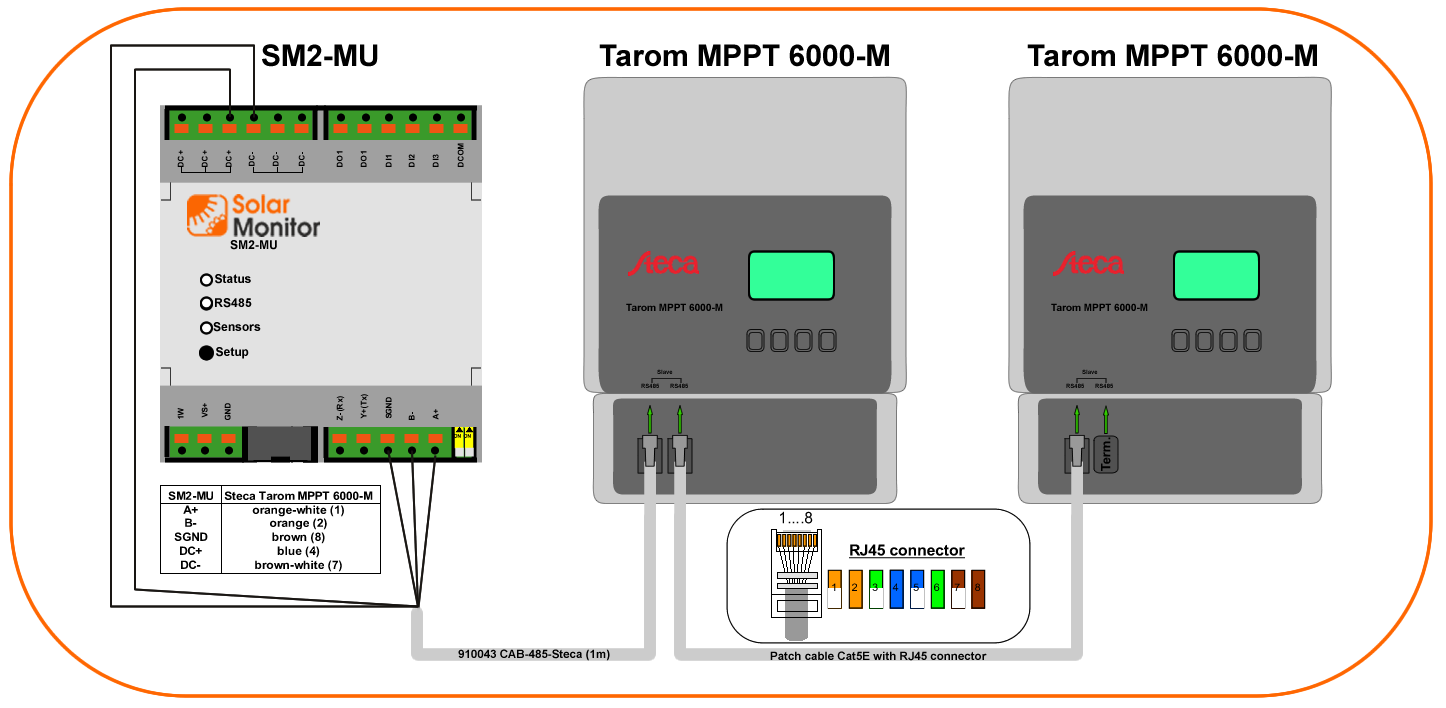

1b) Více zařízení Tarom 6000-M na jedné sběrnici RS485



Pro zapojení v příkladech 1a) a 1b) můžete použít kterékoli rozhraní na SM2-MU (A, B, či Y, Z)
V případě krátké kabeláže není třeba osazovat poslední střídač terminátorem.

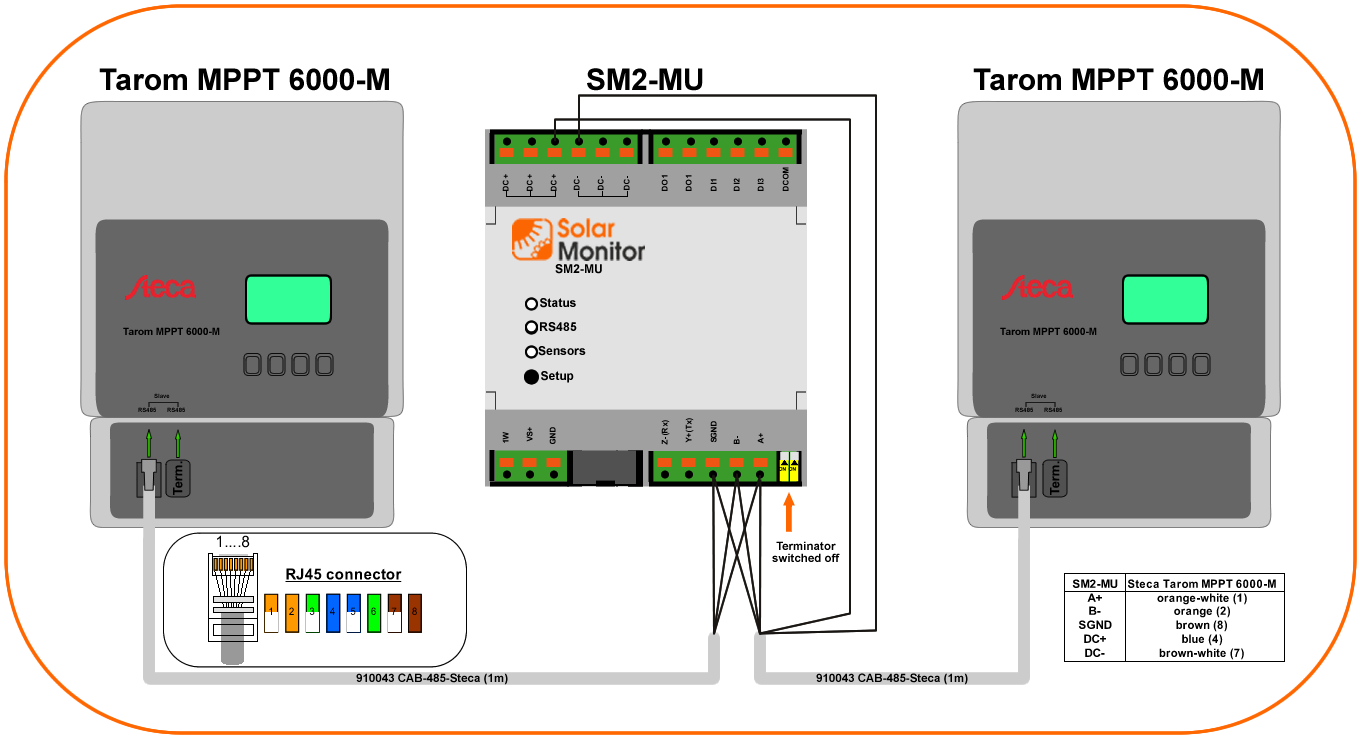

1c) SM2-MU může být umístěn uprostřed sběrnice RS485

V tomto případě musí být terminace RS485 na SM2-MU vypnutá. K vypnutí terminace použijte žluté DIP switche.

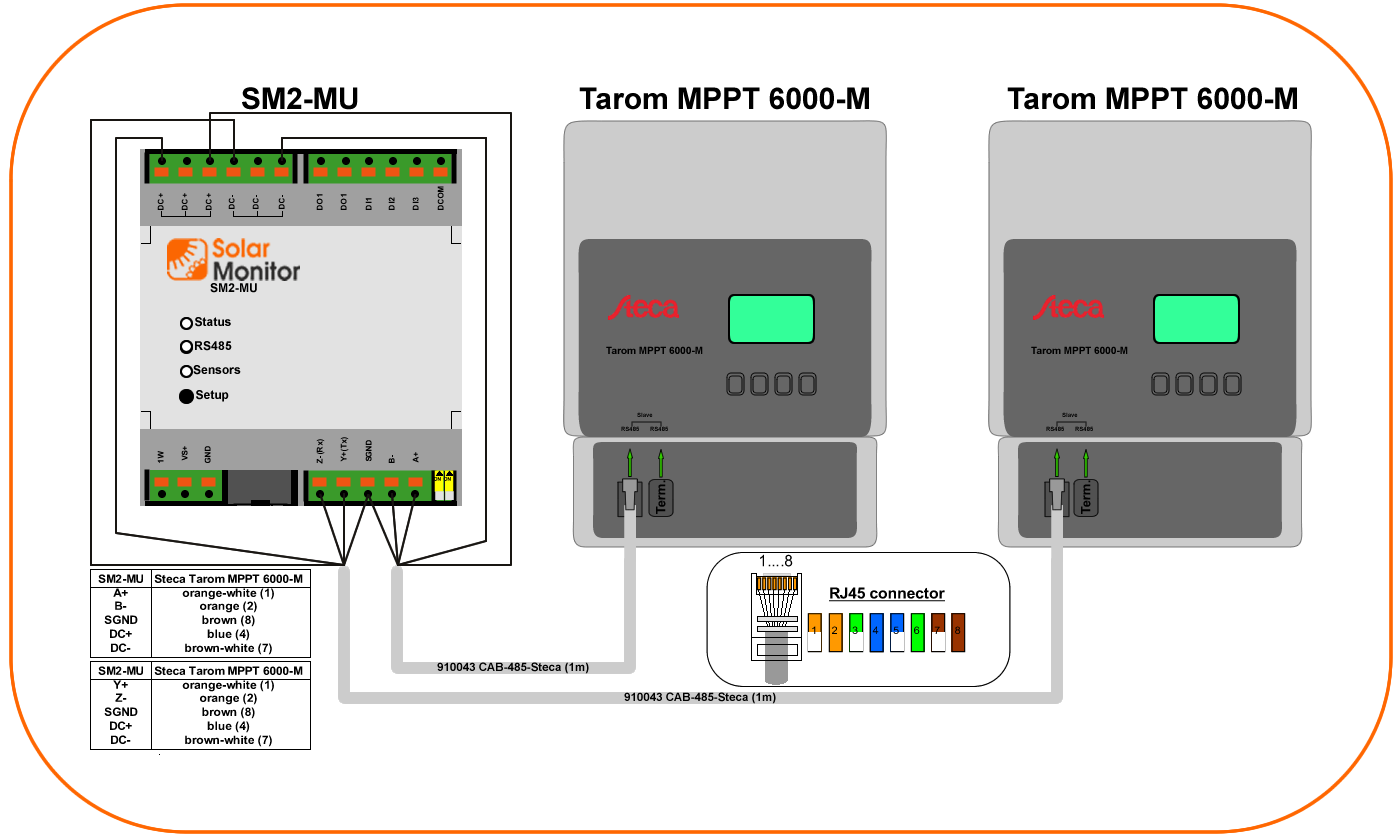

1d) Druhé sériové rozhraní SM2-MU může být použito pro další zařízení Tarom.

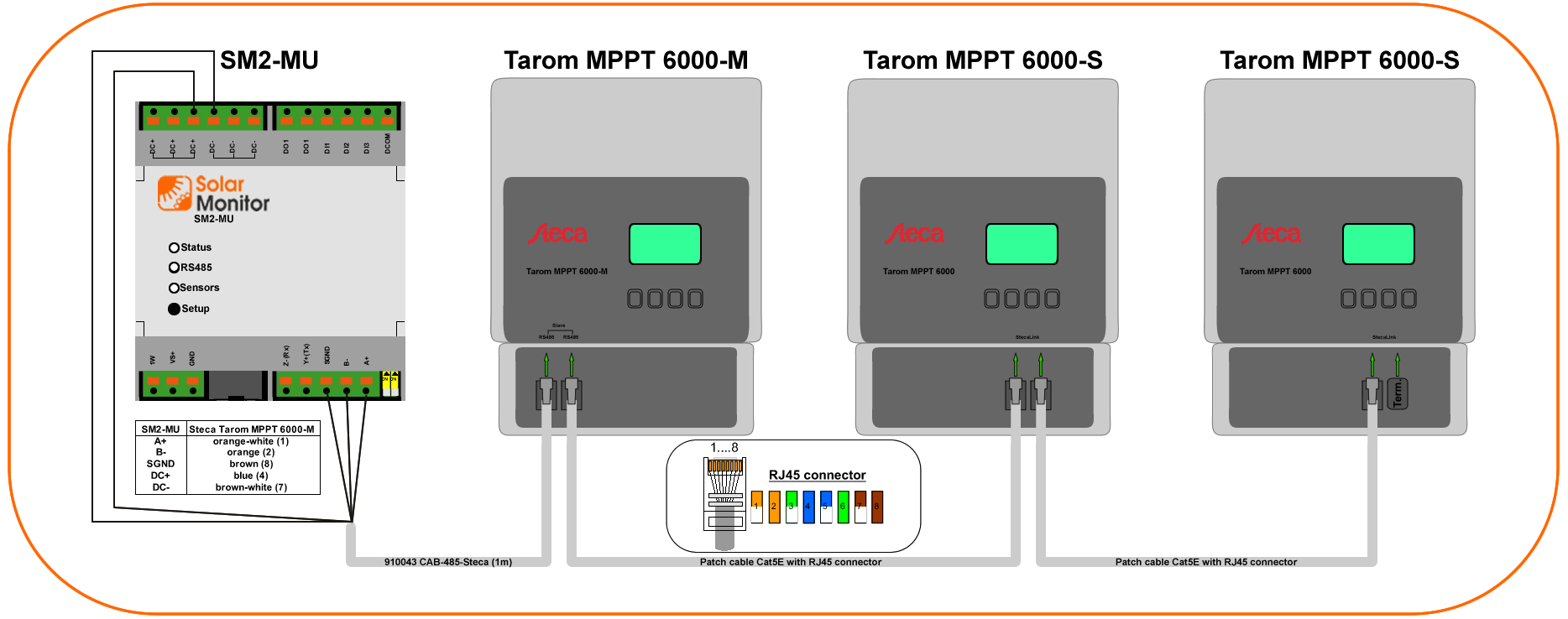

1e) Jiný příklad kabeláže sběrnice při zapojení MPPT 6000-M, MPPT 6000-S

MPPT 6000-S je zde jako slave k MPPT 6000-M

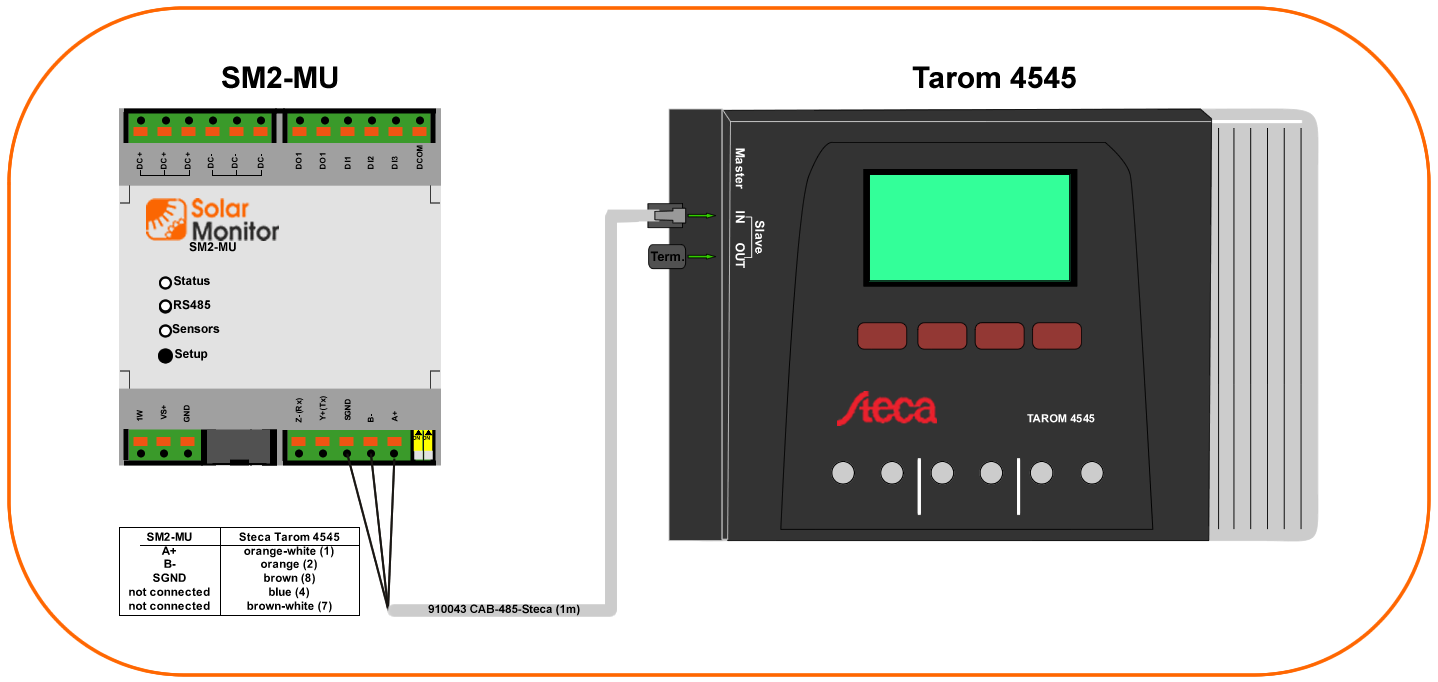

1f) SM2-MU + Tarom 4545

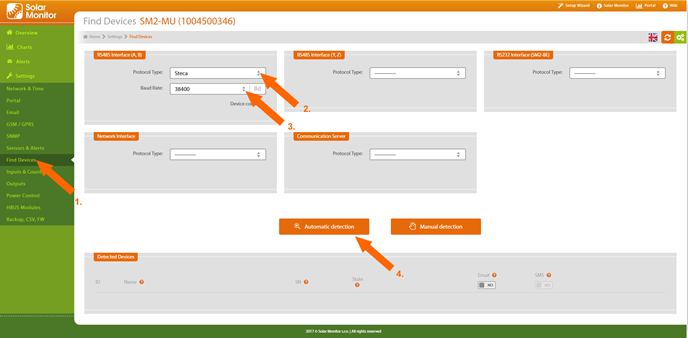

Detekce Steca
