2.2 Parametry základního modulu

Max. počet zařízení¹
SM2-MU Basic a SM2-MU Start	1 zařízení¹
SM2-MU 60	6 zařízení¹
SM2-MU 300	30 zařízení¹
SM2-MU 1000	100 zařízení¹


Podporovaná zařízení¹	Připojení k ethernetu nebo sériově na sběrnici
Komunikace	Ethernet (TCP), až 3 seriové porty
Protokoly měničů	AEG, Carlo Gavazzi, Danfoss, Delta, Diehl, Fronius, IBC Solar, Kaco, Kostal, Mastervolt, Morningstar, Omron, Pairan, Power‑One, Refusol, Riello UPS, Santerno, Satcon, Schneider‑Electric, Siemens, Siliken, SMA, Solarmax, Solutronic, Studer, Sungrow, Sunville, Sunways, Vacon, Xantrex
Protokoly měřidel	ABB (REX521), Carlo Gavazzi (VMU-E/X), Fronius (Smart Meter), KMB (SMC-144, PA-144), Phoenix Contact (MA200/250), Schneider‑Electric (SEPAM, PM9), Yorix (GreenBonO), ZPA (IEC 62056-21)


Senzory	Sběrnice Dallas 1-wire
Rozhraní	Svorkovnice pro průměr drátu 05 mm² - 15 mm²
Max. počet	10 senzorů
Max. vzdálenost	100 m, doporučená max. délka kabeláže s připojenými senzory


Ethernetové rozhraní (LAN)
Rozhraní	RJ45 (100BASE-T) -100Mbit/s, kompatibilní se sítěmi 10/100/1000 Mbit/s, auto MDIX
Protokoly	HTTP, SOAP, DNS, UDP Setup, Telnet, ARP, ICMP, SMTP, SNMP, Modbus


RS485 / RS422 / RS232
Rozhraní	2x RS485 nebo 1x RS422²

	piggy-back hardwarové možnosti ³
	2x RS485 nebo 1x RS422 opto-isolovaný²
	1x RS485 + 1x RS232
	1x RS485 + 1x RS232 opto-isolovaný

	SM2-BE rozšiřující modul
	1x RS232 + 1x RS485 s přepěťovou ochranou⁴

Rychlost	300 .. 115.200 bps (softwarově volitelné)^{2, 5}
Terminace	Ano, jak pro half, tak i full duplex, volitelná přepínači


Vstupy	opto-elektronicky oddělené
3x digitalní vstupy (DI)	softwarově volitelné buď jako binární vstup nebo pro měření S0 půlzů (např. z elektroměru)
Max. vzdálenost	30 m (záleží na kabeláži)


Výstupy
1x relé	32 V, 3 A, chráněno pojistkou


Electrické parametry
Napájecí zdroj	9-35 V DC, typ. 1,2 W @ 12V
DI1, DI2, DI3	8-80 V
1 Wire	Rozhraní poskytuje napájení 5 V, max. 350 mA, chráněno pojistkou 500 mA.
RS485	Ochrana 10Ω resistory proti přepětí nad 6,8 V a proti vysokým proudům. Dodatečná ochrana proti přepětí může být dosažena rozšiřujícím modulem SM2-BE s bleskojistkami:
	Minimální napětí přeskoku (100 V/s) 185 V DC
	Životnost:
	150 operací 8/20 μs 250 A, 1,2/50, 500 V (IEC61643-21)
	20 operací 2/10 μs, 5 kV, 500 A
	2 operace 8/20 μs, 1 kA


Mechanické parametry

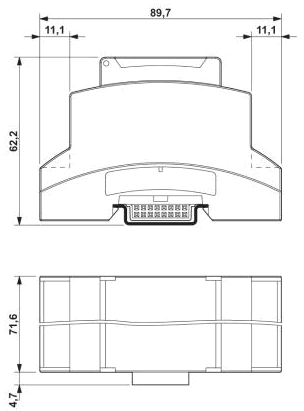

Rozměry	71.6 x 89.7 x 62.2 mm
Montáž	DIN lišta
Svorkovnice	pro průměr drátu 0,5 mm² - 15 mm²
Druh ochrany	IP20
Provozní teplota	0 .. +70 °C
LED diody	Status, RS485, Sensors


Možnosti rozšíření
Rozhraní	HBUS (DIN lišta, připojení zespodu, bez nutnosti dalšího propojování)
Rozšiřující moduly	SM2-PC, SM2-AD, SM2-DI, SM2-GSM, SM2-BE

^{1 … Zařízení zobrazuje střídač, stringbox, MPP tracker, stav baterie, měřidla nebo každého jiného zařízení, které může být detekováno na kterékoliv sběrnici či prostřednictvím ethernetu.}

^{2 … Lze volit softwarově (webové uživatelské rozhraní, XML).}

^{3 … Funkčnost piggy-back nahrazuje “2x RS485 nebo 1x RS422 rozhraní”}

^{4 … Modul SM2-BE se vzájemně vylučuje s používáním SM2-GSM. 2x SM2-BE mohou být také použity k prodloužení HBUS spojení mezi dvěma SM2 moduly.}

^{5 … Komunikační rychlosti jsou k dispozici v závislosti na komunikačních protokolech vybraného zařízení.}
