7.5 SM2-GSM
Díky GSM modemu můžete dostávat informace z Vaší elektrárny prostřednictvím SMS. Jste tak informováni o každém výpadku a vzniklém alarmu. GSM modem podporuje také GPRS komunikaci, příp. telefonní hovory. Jeho funkcí by bylo možné využít i v dalších aplikacích.

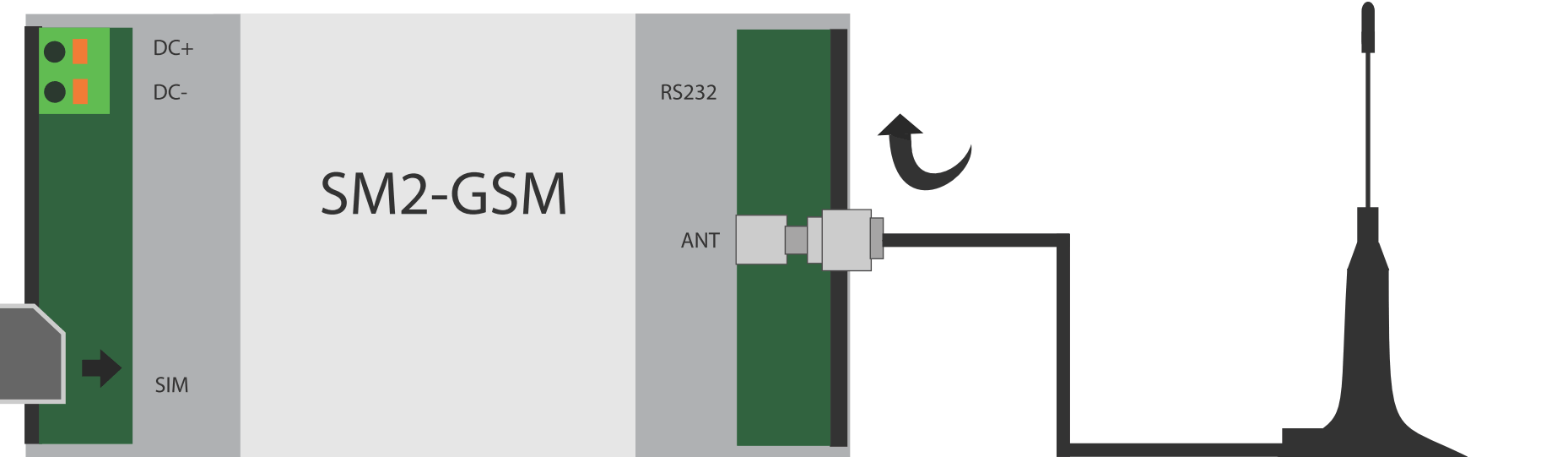

Připojení antény a vložení SIM karty
Připojte dodanou anténu s konektorem SMA k GSM modemu. Pak vložte SIM kartu dle nákresu. Na SIM kartě nesmí být nastaven PIN kód, to může provést například prostřednictvím mobilního telefonu.
Spuštění a konfigurace
Jakmile jsou moduly spojeny a k Solar Monitoru je připojen napájecí zdroj, musí svítit zelená LED dioda Status. V opačném případě zkontrolujte spojení modulu s SM2-MU.
Konfigurace SM2-GSM je detailně popsána zde.
Specifikace
| RF parametry | |
|---|---|
| 4 frekvenční pásma | 850/900/1800/1900MHz |
| GPRS Multi-slot Class | 12, 1~12 konfigurovatelný |
| Kompatibilní s GSM Phase 2/2+ | Class 4 |
| (2W @ 850/ 900 MHz) | |
| Class 1 | |
| (1W @ 1800/1900MHz) | |
| Certifikáty | CE, FCC, GCF, ICASA, PTCRB, TELCEL, IC, NCC, UCRF, Rogers, ANETEL |
| Anténa | |
| Konektor | SMA (m) |
| Rozhraní | |
| RS232 | HBUS (DIN lišta, připojení zespodu, bez nutnosti dalšího propojování) a konektor RJ121 |
| Max. vzdálenost | 12 m |
| Electrické parametry | |
| Napájecí zdroj | 9-35 V DC, typ. 1 W @ 12V2, 3 |
| Mechanické parametry | |
| Rozměry | 53.6 x 89.7 x 62.2 mm |
| Montáž | DIN lišta |
| Svorkovnice | pro průměr drátu 0,5 mm² - 1,5 mm² |
| Druh ochrany | IP20 |
| Provozní teplota | -25 .. +60 °C |
| LED diody | Status, GSM síť |
1 … Jednotlivá rozhraní jsou vzájemně oddělena. Použití sběrnice HBUS je myšleno ve spojení s jednotkou SM2-MU. S konektorem RJ12 se může SM2-GSM modul použít jako samostatný GSM/GPRS modem s automatickým řízením spotřeby prostřednictvím signálu DTR.
2 … Pokud je modul připojen prostřednictvím HBUS k SM2-MU, není pro jeho napájení zapotřebí dalšího napájecího zdroje. V tom případě by měl být vhodně zvolen odpovídající zdroj k SM2-MU, aby poskytl dostatečné napájení pro všechny moduly připojené přes HBUS.
3 … Během přenosu dat může mít zařízení odběr až 6,4 W.
Zapojení RJ-45 konektoru (DCE)
| 1 | RI | Ring Indicator |
| 2 | DCD | Data Carried Detect |
| 3 | DSR | Data Send Ready |
| 4 | GND | Ground |
| 5 | Rx | Receive Data |
| 6 | Tx | Transmit Data |
| 7 | RTS | Request to Send |
| 8 | CTS | Clear to Send |
Zapojení kabelu pro PC
Mechanické rozměry
