PC modul (Power Control) slouží k řízení výkonu Vaší solární elektrárny. Na základě příkazu odběratele (ČEZ, E.ON, apod.) elektrárna svůj výkon automaticky přizpůsobí. PC modulem lze řídit výkon činný i jalový.

Pro správnou funkci řízení výkonu přivést do svorky ACOM a BCOM signál DC-. Ke zdroji řízení výkonu (zařízení operátora sítě) je třeba přivést signál DC+ na jeho společnou svorku. Signály pro řízení výkonu jsou pak přivedeny na svorky A1-A5 pro řízení činného výkonu v % a na svorky B1-B5 pro řízení jalového výkonu (cos φ). Následující obrázek znázorňuje příklad zapojení pro řízení činného výkonu v krocích 0 - 30 - 60 - 100%.

Jakmile jsou moduly spojeny a k Solar Monitoru je připojen napájecí zdroj, musí svítit zelená LED dioda status. V opačném případě zkontrolujte spojení modulu s SM2-MU. V internetovém prohlížeči si otevřete menu “Nastavení systému / Řízení výkonu”. Zde je třeba nastavit jednotlivé kombinace vstupů a jim odpovídající hodnoty řízení výkonu v %, případně hodnoty cos φ.


Chcete-li využít modul řízení výkonu pro více Solar Monitorů, zvolte u nich možnost “Vzdálený” v položce “Zdroj řízení výkonu”. Dále vyplňte adresu SM2-MU, k němuž je připojen modul řízení výkonu.

Zapojení

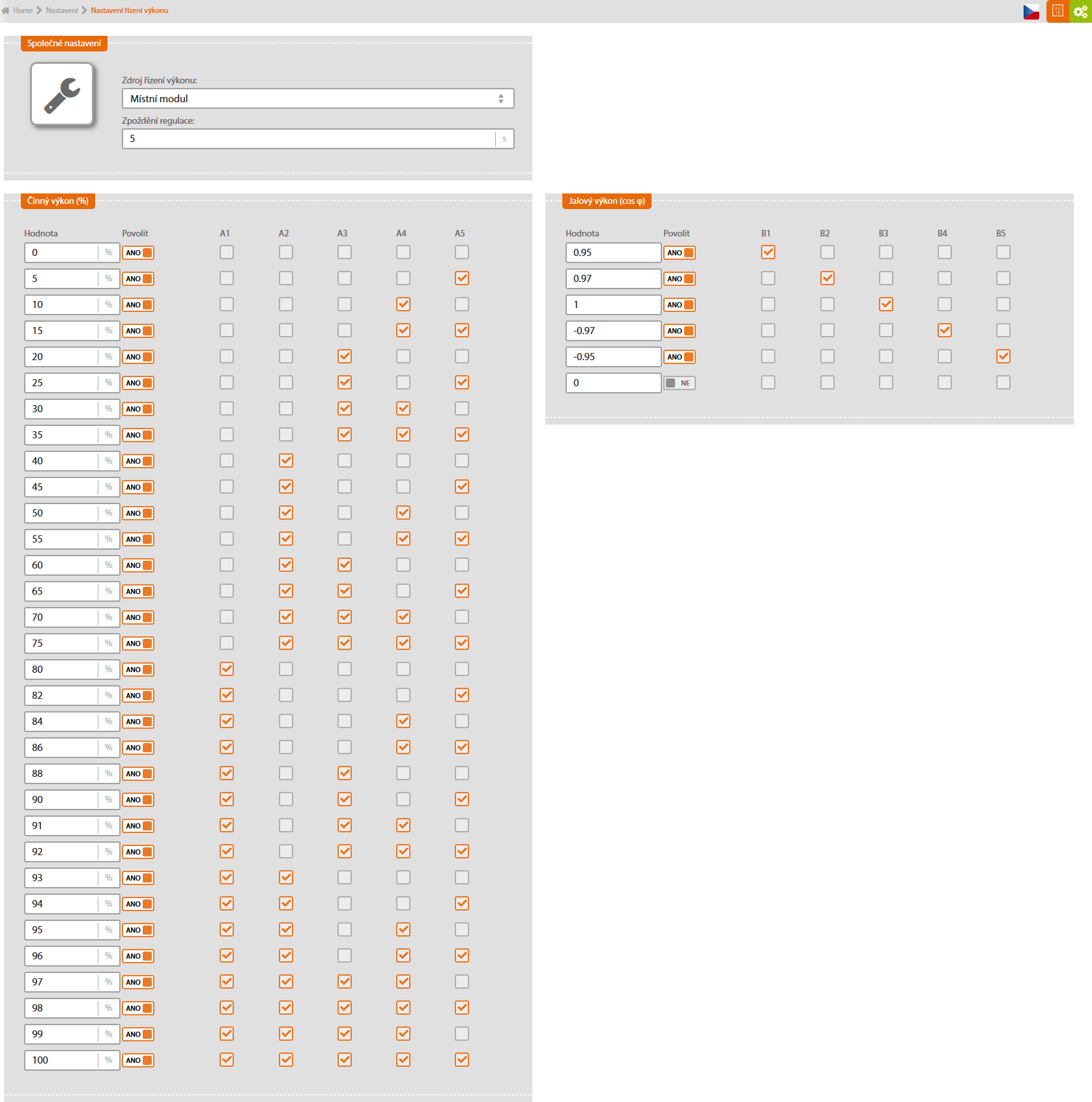

Konfigurace pro 32 stupňů řízení výkonu
