Senzory

Slouží k zobrazení a porovnání hodnot z připojených senzorů.

Časový interval grafu

Graf může být vykreslený pro den, měsíc a rok. Denní graf obsahuje 24 vzorků pro každou veličinu. Měsíční a roční interval zobrazují vždy jeden vzorek pro každou veličinu a zobrazený den. Časový interval slouží k určení dne (dní), pro které má být vykreslený graf.

Předchozí tlačítko Předchozí posouvá zobrazený časový interval o jedna zpět. Máme-li zobrazený denní interval, po kliknutí na šipku zpět se zobrazí předchozí den atd.
Nahoru tlačítko Rozsah zvětšuje zobrazený interval. Pokud máme denní interval a klikneme na tlačítko Rozsah, zobrazí se měsíční interval. Pokud máme měsíční interval a klikneme na tlačítko Rozsah, zobrazí se roční interval.
Další tlačítko Další posouvá zobrazený časový interval o jedna dopředu. Máme-li zobrazený denní interval, po kliknutí na šipku vpřed se zobrazí následující den atd.

  • Od datum prvního dne intervalu
  • Do datum posledního dne intervalu. Pokud je interval pouze jeden den, je datum v polích Od a Do stejné.
  • Dnes po kliknutí se automaticky vyplní pole Od a Do s aktuálním datem.
  • Měsíc (např. leden, únor…) po kliknutí se automaticky vyplní pole Od prvního dne v aktuálním měsíci a pole Do posledního dne v aktuálním měsíci.
  • Rok (např. 2010, 2011…) po kliknutí na tlačítko se automaticky vyplní pole Od prvního dne v aktuálním roce a pole Do posledního dne v aktuálním roce.

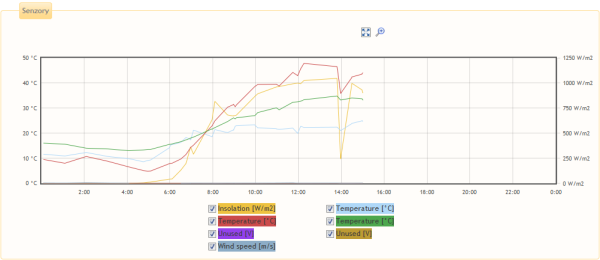

Časový interval grafu

Senzory

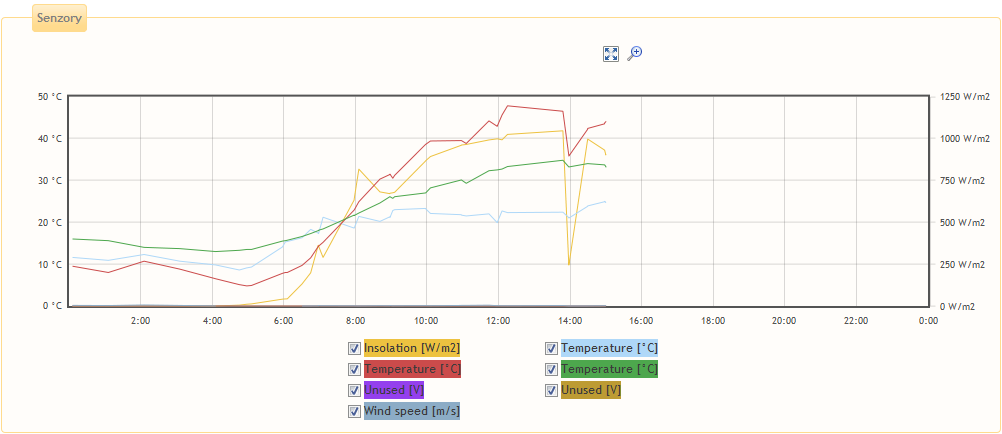

Senzory jsou v grafu zobrazeny příslušnou barvou v závislosti na připojených senzorech. Jednotky pro senzor teploty (ºC) jsou zobrazené na levé straně grafu. Jednotky pro senzor osvitu (W/m2) jsou zobrazené na pravé straně grafu.

Senzory
