Schéma zapojení

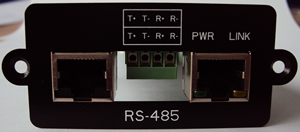

Komunikační karta střídače AEG








Připojení k SM2-MU prostřednictvím svorek na komunikační kartě

AEG SM2-MU
T+ A
T- B
R+ Y
R- Z

Připojení k SM2-MU prostřednictvím konektoru RJ45

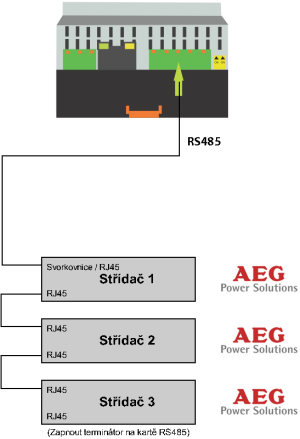

Pro vzájemné propojení více střídačů použijte rovný kabel.



Na komunikační kartě posledního střídače se nastaví terminace (oba DIP přepínače do polohy ON).
