Vyčítání střídačů přes RS 485

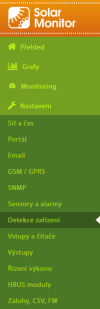

Nastavuje se v podmenu Detekce zařízení

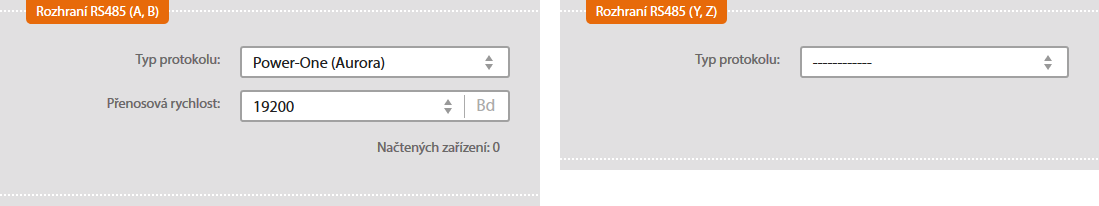

Typ protokolu



Vyberte výrobce Vašeho zařízení.



Pokud vyberete střídač s full duplexovým zapojením, nastavují se parametry pouze pro A,B.

U střídačů s half duplexovým zapojením máte možnost zvolit si, jestli k připojení využijete svorky A,B či Y,Z. Případně rozdělit více střídačů do dvou větví. Jednu větev poté připojit na svorky A,B a druhou větev na svorky Y,Z. Jak připojit střídače najdete zde.



Přenosová rychlost

Vyberte přenosovou rychlost. Musí být nastaveno na stejnou hodnotu na všech střídačích i jednotce Solar Monitor. Informace o změně nastavení rychlosti nebo o její hodnotě naleznete v dokumentaci ke střídači nebo ke komunikační kartě ve střídači.



Načíst připojené střídače
Pro vyhledání připojených střídačů k SM2-MU stiskněte tlačítko

Podle typu protokolu a počtu střídačů může detekce trvat i několik minut.

Při vyhledávání střídačů musí být střídače zapnuty, tedy mít dostatek proudu z fotovoltaických panelů.

Po ukončení vyhledávání se zobrazí seznam připojených střídačů.

Po každé změně v nastavení stikněte tlačítko .

Pro detailní charakteristiky výroby střídače klikněte v menu Přehled výroby na vybraný střídač.
