Nastavení analogových vstupů


Pokud k modulu SM2-AD nemáte připojené žádné senzory, pokračujte na Další >>


Analogové vstupy jsou kalibrovány. Přesnost měření na vstupech je s rezervou 0,1.

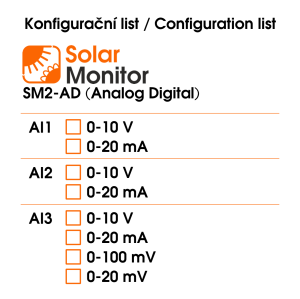

Pro správné nastavení analogových vstupů slouží konfigurační list. Je dodáván společně s modulem SM2-AD.




Zákazník si již při objednávce předem zvolí v jakém rozsahu mají jednotlivé vstupy měřit (např. 0-20 mV).

Pokud není zadán požadavek na měřící rozsahy, jsou všechny analogové vstupy SM2-AD nakonfigurovány pro měření v rozsahu 0-10V.







Tento rozsah jednoduše převedeme např. na měření rychlosti větru. Pokud víme, že 0 m/s = 0 mV a 30 m/s = 15 mV, pak je třeba tyto hodnoty převést na měřící rozsah:

„max.měřícího rozsahu“
———————————- * „hodnota, kterou max. měřeného rozsahu reprezentuje“
„max. měřeného rozsahu“


Tedy v našem příkladu (pro AI3, rozsah 0-20 mV):
20
— * 30 = 40 m/s
15

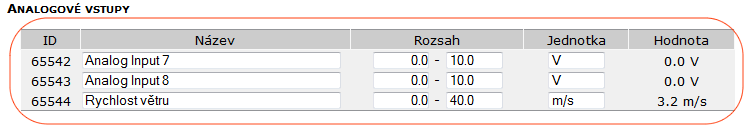

Toto číslo zadáme jako horní hodnotu rozsahu a vyplníme jednotku, která se bude pro tento senzor zobrazovat. Pak vidíme měřené hodnoty mezi ostatními senzory.


Po provedení těchto nastavení je nutné kliknout na tlačítko

Další příklady nastavení analogových vstupů naleznete zde.
