sim:manual:jak_na_instalaci:kostal

Schéma zapojení

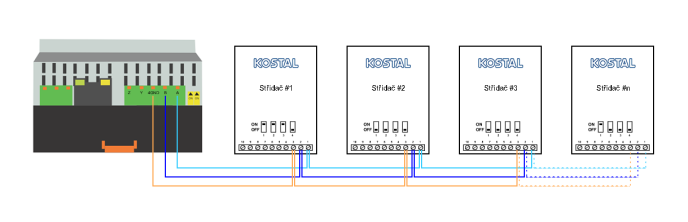

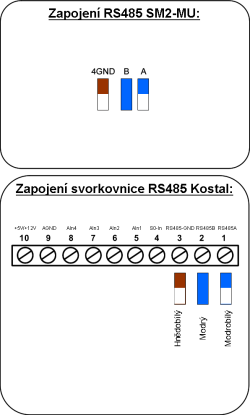

Připojení k SM2-MU prostřednictvím svorek na komunikační kartě

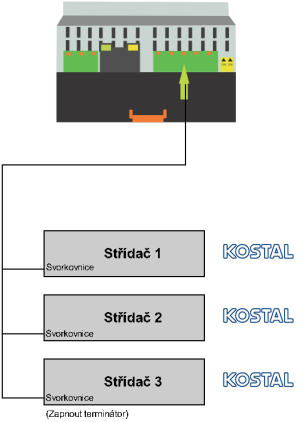

Vzájemné propojení více střídačů

Na posledním střídači se zapne terminace posunutím přepínače DIP 1 do polohy ON.

Pokud je to nutné, aktivujte přepínačem DIP 1 rozvrhování a přepínači DIP 2 a DIP 3 napájecí napětí sběrnice (při větším množství připojených střídačů).
